在激光扫描成像系统中，分为同轴光路和非同轴光路。这两种成像方式有什么不同?各有什么优缺点呢?玩扑克平台 来给大家介绍分享，来了解一下吧。
同轴即为成像光路与激光光路在同一个光轴上，由二向色分光镜在中间分开。旁轴成像就是跟激光光路不在一个光轴上。

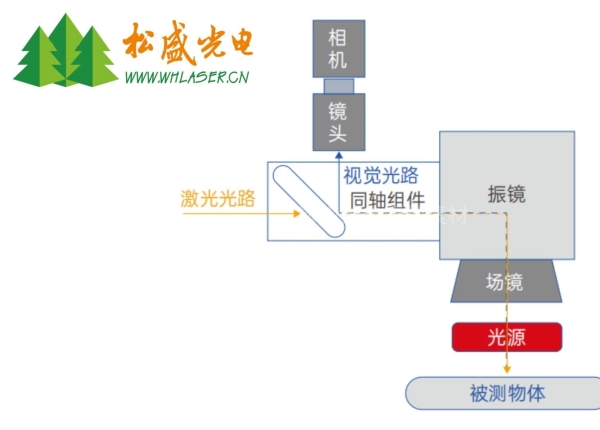

激光扫描成像系统同轴光路图示

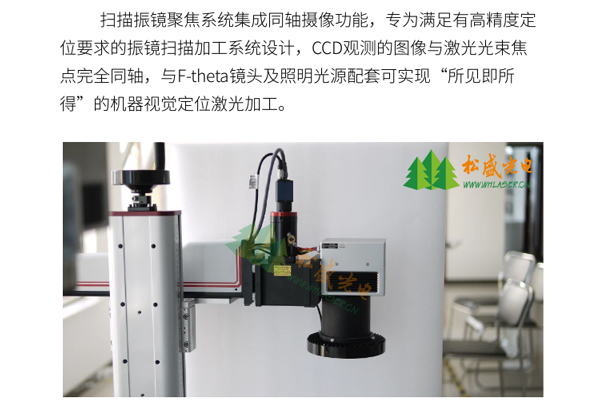

同轴成像的最大优点就是定位精度高(这一个优点就足够了)，外部结构简单(核心部分都在罩子里)，并且可以实时显示加工的过程，当然对应的缺点是成本稍高，内部结构稍复杂一点，而且成像清晰程度也比单独的旁轴成像要差。要求高一点的无一例外不是同轴成像。
旁边成像分两种，一种是镜头斜着拍，这种结构最简单，成本也最低，但由于是斜拍，精度非常差，除非能完全做到样品完全保证在一个平面上，但这在实际加工中不可能的，所以斜拍的定位精度非常差。另一种也是垂直拍，需要位移台把样品送到镜头下面，拍完了再送回去激光加工，这种成本最高，一个位移台就大几万，而且定位精度高度依赖位移台的精度，并且加工的时候也无法实时观察。
同轴光路
原理：同轴光路是指激光的发射光轴和接收光轴共轴，通常由分光镜、反射镜、透镜等光学元件组成。以激光测距为例，激光二极管发射的激光束一部分透过分光镜，经过光学透镜准直后照射到远处的目标物上，目标物表面漫反射回来的光经光学透镜汇聚，再经过分光镜的反射聚焦到光电探测器的光敏面上，光电探测器将光信号转换成电信号发送给计算终端，从而实现测距功能。
特点
提高精度：确保激光束始终垂直于加工表面，提高加工精度和质量，减少误差。例如，在激光切割中，能使切割线更加笔直，切口更加光滑。
增强稳定性：使激光传输更加稳定，减少光路抖动和偏移对激光性能的影响，提高系统的可靠性和重复性。
便于对准：发射光轴和接收光轴共轴，易于实现激光束与目标的对准，降低了操作难度和对准误差。
减少干扰：同轴光路结构紧凑，减少了外部环境因素(如灰尘、气流等)对光路的干扰，提高了系统的抗干扰能力。
